Как сделать недорогой электрический велосипед

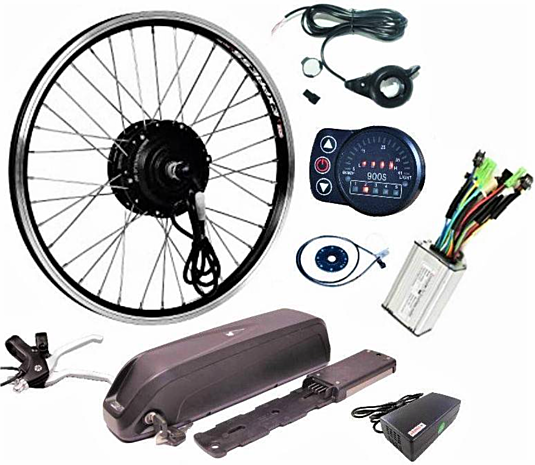

Комплект мотор-колеса с АКБ 36/48 Вольт, 350Вт, 20", редукторный/переднийСобрать электрический велосипед гораздо проще, чем может показаться на первый взгляд. Для реализации такой идеи вам понадобится обычный велосипед и набор компонентов для его электрификации. Наборы есть разные: с передним или задним мотор-колесом на 250, 350 или 500 Вт или еще мощнее, с 2-мя мотор-колесами для сборки полноприводных е-байков и с кареточными электромоторами мощностью от 250 до 1300 Вт и выше.

В комплекте с электромотором идут все необходимые аксессуары, позволяющие превратить велосипед в e-bike. Иногда в состав таких наборов входит и аккумуляторная батарея, но чаще ее заказывают отдельно. Если вам нужен недорогой электровелосипед, обратите внимание на комплекты с 1 редукторным мотор-колесом небольшой мощности. Они наиболее доступны и просты в установке, но при этом обеспечивают хорошие тяговые характеристики.

Требования к велосипеду

Конечно, велосипед должен быть в хорошем рабочем состоянии, с удобной посадкой и подходящей вам ростовкой рамы. Для оснащения электроприводом отлично подойдет МТВ-байк с широким рулем и передними дисковыми тормозами. Широкий руль позволяет запросто установить все необходимые аксессуары, а передние дисковые тормоза гарантируют эффективное торможение даже на крутых склонах.

Но в целом электрифицировать можно велосипед любого типа. Главное, чтобы у него была прочная рама и надежная вилка, способная выдержать возросшие после переоборудования весовые нагрузки и увеличенный крутящий момент. Для установки ступичного мотора на заднюю ось необходимо расстояние между дропаутами 135 мм. Переднее мотор-колесо устанавливается под стальную амортизационную вилку шириной 100 мм. При мощности МК более 250 Вт обязательно применяют усилители дропаутов.

Состав комплектов для сборки электровелосипедов

Стандартный набор электрокомпонентов для переделки велосипеда в e-bike содержит:

  • Мотор-колесо редукторное 36В/48В 500Вт-800Вт, зад. 24", набор (КТ-DDK)ступичный мотор – без обода или уже заспицованный в двойной обод 20”, 24”, 26”, 27,5”, 28” или 29”;
  • рычаг газа – для удобного управления крутящим моментом и скоростью вручную, независимо от частоты вращения педалей;
  • датчик PAS – для комфортной езды в режиме «мотор+педали»;
  • ручки тормоза с концевиками;
  • опционно – панель управления или велокомпьютер.

Комплекты с АКБ дополняются Li-ion батареей на выбор заказчика – с подходящей ему формой корпуса, предпочитаемым составом и нужными характеристиками. Например, батарея может поставляться в нейлоновой сумке или ударопрочном пластиковом корпусе и иметь емкость 5,2; 7,8; 10,4; 12,8; 15,6; 16; 19,2 или 24 А·ч. Характеристики АКБ зависят от параметров используемых аккумуляторов и схемы их сборки, поэтому на заказ можно собрать батарею с любыми параметрами. В дополнение ней поставляется и зарядное устройство.

При выборе батареи учитывается номинальное напряжение и мощность мотора, условия и дальность поездок, стиль езды и вес байка вместе с райдером. Обычно для коротких поездок выбирают АКБ емкостью ≈10 А·ч, а для дальних – ≈20 А·ч. Бортовое напряжение большинства электровелосипедов составляет 36 или 48 В. Емкая и мощная батарея высокого качества не может стоить слишком дешево. Но это тот случай, когда вложения реально окупают себя. Ведь электровелосипед без хорошей батареи – как автомобиль без запаса топлива.

Собираем электровелосипед

Чтобы собрать самодельный электровелосипед, нужно:

  1. Снять колесо, которое предстоит переоборудовать. Ободной тормоз открыть, используя рычаг. При наличии дисковых тормозов снять стопорный механизм или шплинт и убрать зажимы или пружины, фиксирующие колодки. Взять острогубцы и вытащить ими колодки.
  1. При демонтаже переднего колеса удобнее перевернуть байк, поставить его на сиденье и руль. После этого нужно перевести рычаг в положение «открыто» и снять колесо.
  2. При самостоятельном демонтаже заднего колеса можно присесть позади байка и удерживать его раму одной рукой, а второй перевести переключатель назад. После этого необходимо поднять раму, одной рукой снять ее с колеса, а второй – отсоединить цепь.
  1. Переставить на новое колесо шину и камеру со старого колеса. Если электромотор еще не заспицован в обод – выполнить спицовку своими руками, используя двойной обод и усиленные спицы. Калибр спиц выбрать в зависимости от мощности мотора: для МК на 250–350 Вт взять спицы калибра 12G (толщиной 2,6 мм), для МК на 500 Вт – подойдут спицы 11G или 10G (≈3 мм), а для ступичного электромотора мощностью от 1000 Вт – 10G или 9G (3,2–3,6 мм).
  2. Электровелосипед VBS-Time G-Motor 26" 500W, задний приводУстановить моторизированное колесо на байк и подключить элементы тормоза. Переставить тормозной диск и аккуратно затянуть винты. Надеть на ось втулки, расположить двигатель в проушинах и завинтить. Настроить и завинтить суппорт. Ободные тормоза просто закрыть над мотор-колесом, воспользовавшись рычагом.
  3. При замене заднего колеса – отрегулировать цепь.
  4. Установить регулятор скорости и ручку газа, следуя прилагаемой к электрокомпонентам инструкции. При помощи идущих в комплекте болтов зафиксировать регулятор скорости на раме над цепью. В удобном месте на руле установить ручку газа. На заднем колесе зафиксировать датчик скорости и подключить его, используя идущие в комплекте аксессуары.
  5. Закрепить на руле велокомпьютер или панель управления, используя идущий в комплекте кронштейн.
  6. Подсоединить АКБ к регулятору скорости и ручке газа, используя соответствующие разъемы.
  7. Установить аккумуляторную батарею на раму, подседельный штырь или багажник. При выборе места установки учесть равномерность распределения веса и расположение центра тяжести. Желательно получить равномерную развесовку с низким центром тяжести. Для установки АКБ можно использовать монтажные пластины и другие виды крепежа. Для самого простого монтажа подойдут липучки и ремни.
  8. Подключить электрокомпоненты к контроллеру, поместить его в защитный корпус и установить в свободном месте на раме.
  9. Проложить и закрепить все кабели. Они должны не только обеспечивать надежное соединение компонентов, но и аккуратно смотреться, не препятствовать движению, ни за что не цепляться при езде.
  10. Проверить, корректно ли работает система управления, датчики на ручке тормоза и сам электромотор. При выявлении малейших неполадок – устранить их.
  11. Настроить тормоза.
  12. Мягко нажимая на ручку газа, аккуратно прокатиться на готовом электровелосипеде и протестировать его. Перед выездом на дорогу совершить тест-драйв и обкатку е-байка в месте, максимально свободном от транспорта и людей.

Сколько стоит собрать электровелосипед?

Цена такого апгрейда зависит от того, есть ли у вас подходящий велосипед для переделки, нужно ли усилить его механическую часть, что придется поменять и какой набор электрокомпонентов вы выберите. Например, сборка мощного е-байка с кареточным электродвигателем или полным приводом обойдется дороже, чем установка мотор-колеса на 250–500 Вт.

Комплект мотор-колеса с АКБ 36/48 Вольт, 350Вт, 26", редукторный/заднийЧтобы сделать электровелосипед дешево, но при этом получить практичный транспорт с хорошими характеристиками, по ценам осени 2022 года нужно примерно 30–50 тыс. руб. Например, комплект с задним редукторным мотор-колесом мощностью 350 Вт (в 26-дюймовом ободе) и аккумуляторной батареей Li-ion, собранной из элементов CNh 18650, имеющей напряжение 48 В и емкость 10,4 А·ч, сейчас стоит 37 575 рублей.

А еще дешевле можно?

Конечно, можно. Но придется приложить чуть больше усилий, проявить смекалку и потратить дополнительное время. Современные изобретатели предлагают немало идей, как сделать недорогой электрический велосипед с минимальными вложениями. Например, используют в качестве донора запчастей старый гироскутер. Если его мотор-колеса и аккумуляторы в рабочем состоянии, ими можно воспользоваться при переделке велосипеда.

Проще всего реализовать прямой привод на покрышку, чтобы прижатое к ней МК от гироскутера образовывало с колесом пару трения и приводило его в движение. Чтобы увеличить мощность мотора, нужно вскрыть его и сменить принцип соединения обмоток – переделать «звезду» в «треугольник». Придется повозиться, но мощность и крутящий момент после этого должны вырасти втрое.

Электровелосипед VBS-eAdrenalin 27,5" 48V 750W, задний приводВыводы

Электровелосипеды становятся все более привычным и доступным транспортом. Чтобы стать владельцем такого 2-колесного чуда, его можно сделать самостоятельно на базе обычного велосипеда. Для электрификации байков в продаже представлен большой выбор специальных наборов. Они содержат все необходимое для превращения велосипеда в e-bike – от электромотора до инструкции по установке и подключению всех компонентов набора.

Можно выбрать и другой путь, например, использовать двигатель от гироскутера и другие б/у запчасти для самоделок. Чтобы сэкономить на покупке аккумуляторной батареи, многие мастера собирают их самостоятельно. При корректной сборке из новых аккумуляторов несложно получить емкую и мощную АКБ. Но если использовать элементы питания от старого ноутбука и подобные им «эконом материалы», такая батарея вряд ли порадует стабильной работой и долговечностью.

В предыдущей статье мы подробно рассказали о том, какой велосипед можно и стоит переделывать в электрическую версию.
