ШелепихаЭлектросамокат отличается от обычного самоката наличием дополнительных компонентов. Главные из них – встроенный в колесо бесколлекторный электродвигатель, аккумуляторная батарея и контроллер. Аккумуляторная батарея обеспечивает автономное питание мотора, а коллектор отвечает за его корректное управление и контроль работы. Среди представленных в продаже электронных компонентов есть масса готовых решений, позволяющих снабдить электроприводом как самокат, так и другие виды персонального транспорта.

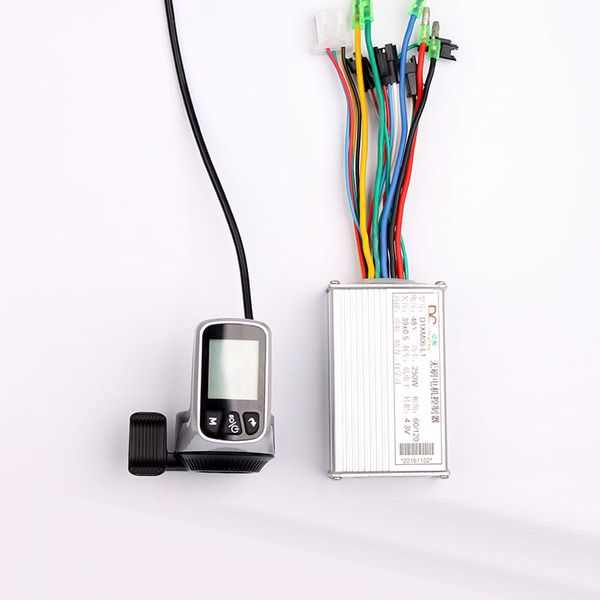

Предшественники современных контроллеров напоминали массивный реостат. Теперь они компактны, не имеют движущихся элементов и регулируют передачу электроэнергии к двигателю в зависимости от длительности поступающих импульсов. Контроль и управление электросамокатом производится при помощи пульта, закрепленного на руле. Обычно на пульте есть рычаги или кнопки для включения питания и фар, выбора режимов и скорости езды.
На дисплее может отображаться текущая скорость, уровень заряда батареи, пробег и другая информация. При отсутствии дисплея минимальную информацию о работе устройства могут предоставлять светодиодные индикаторы. Многие современные электросамокаты интегрируются со смартфонами, которые берут на себя функции дисплея и пульта управления.
Принцип работы контроллера
Первостепенная задача этого элемента – подавать на электромотор энергию, получаемую от аккумуляторной батареи. Проходящий по обмоткам ток создает магнитное поле, которое взаимодействует с находящимися в мотор-колесе магнитами ротора. В результате колесо приводится в движение, причем частотой вращения управляет контроллер. Принцип работы контроллера электросамоката таков: он принимает сигнал от ручки газа и с учетом продолжительности поступающих импульсов регулирует скорость вращения мотора.
Кроме основной задачи, этот контролирующий и управляющий элемент:
- регулирует скорость вращения электромотора;
- управляет крутящим моментом;
- обеспечивает плавное и мягкое торможение при помощи изменения продолжительности импульсов;
- защищает электродвигатель;
- не допускает глубокой разрядки батареи – выясняет напряжение АКБ и при его критическом снижении отключает мотор от питания;
- при помощи встроенного термодатчика отслеживает температуру и не допускает токовых перегрузок.
Схема подключения и распиновка контроллера электросамоката
К контроллеру подсоединяется электромотор и остальные электрокомпоненты самоката. Для их подключения используются многожильные соединительные провода в термостойкой изоляции из силикона. Совместимость контроллера с электродвигателем и АКБ электросамоката определяется по максимальному току, напряжению батареи и другим рабочим параметрам.
Рассмотрим схему подключения контроллера электросамоката и функции контактов на примере устройства, разработанного для управления трехфазными электромоторами с рабочими параметрами 36 В и 350 Вт. В таблице приведен перечень электрических разъемов контроллера, их назначение и цвета изоляционного покрытия используемых в них проводов.
|
№ п/п |
Назначение |
Цвет изоляции |
|
1 |
Подключение к ручкам тормоза и стоп-сигналу. К общему жгуту проводов подключено 2 разъема. |
Черный, желтый, красный. |
|
2 |
Подсоединение к АКБ. |
Черный, красный. |
|
3 |
Ограничение предельной скорости. |
2 белых провода. |
|
4 |
Подсоединение к датчикам Холла электромотора. |
Черный, синий, зеленый, желтый, красный. |
|
5 |
Подсоединение к системе помощи педалям PAS. |
Черный, зеленый, красный. |
|
6 |
Соединение с замком зажигания или пультом управления. |
Черный, синий, зеленый, красный. |
|
7 |
Подключение к ручке газа. |
Зеленый, черный, красный. |
|
8 |
Круиз-контроль. |
2 синих. |
|
9 |
Электропитание мотора – используется 3 проводка. |
Зеленый, синий, желтый. |
Алгоритм подключения и настройки контроллера электросамоката таков:
- Гнездо №9 подключаем к силовым проводам с идентичным изоляционным покрытием на электромоторе, а разъем №4 – к соответствующему ему гнезду от управляющих проводков.
- В случае применения пульта управления – подсоединяем его к штепселю №6. Если пульта управления нет, подсоединяем замок зажигания к красному и синему проводу гнезда №6.
- Ручку газа подсоединяем к штепселю №7, рукоятки тормоза и стоп-сигнал (при его наличии) – к №1.
- Чтобы ограничить предельную скорость, замыкаем 2 белых проводка в разъеме №3. Чтобы иметь возможность управлять возможностью ограничения предельной скорости, подключаем к нему двухпозиционный выключатель К-2Р.
- Для активации круиз-контроля подключаем кнопку на ручке газа к разъему №8. В дальнейшем для активации этой функции достаточно будет нажать и удержать кнопку на пару секунд, а для отключения – нажать на рукоятку тормоза.
- При наличии системы PAS – подсоединяем ее контакты к гнезду №5.
- Подключаем к АКБ разъем №2. Не допускаем замыкания черного и красного проводов питания!
При покупке готового комплекта компонентов для электрификации самоката отпадает вопрос, как проверить контроллер электросамоката и коммутацию его разъемов. Такая проверка выполняется в процессе предпродажной подготовки, и проводки на ответных гнездах подключаемого оборудования соответствуют цветам, обозначенным в схеме.
Вопрос ремонтопригодности
Чтобы понять, подлежит ли вышедший из строя контроллера электросамоката ремонту своими руками или в мастерской, нужно снять его и осмотреть. По внешнему виду деталей несложно понять, какая из них требует замены.
Если поломка существенная, проще и дешевле заменить контроллер идентичной или универсальной моделью с подходящими рабочими параметрами. Обычно они рассчитаны на напряжение 24, 36, 48 В и мощность 200–1000 Вт. При желании можно купить набор электронных компонентов и собрать аппаратную часть контроллера самостоятельно. Но проще и безопаснее приобрести готовое изделие.
