Контроллер управления для бесщеточного двигателя постоянного тока (BLDC, PMSM) – это важное звено в системе электрокомпонентов. Без контроллера электродвигатель не сможет даже запуститься, не говоря о его полноценной работе. Аккумуляторная батарея имеет 2 полюса – положительный и отрицательный, а мотор-колесо – 3 фазных провода. Поэтому подключить аккумулятор и двигатель напрямую невозможно. Для этого используется дополнительное звено – контроллер управления.
Выполняемые функции
Именно контроллер формирует в обмотке статора мотор-колеса вращающееся магнитное поле и получает ответные сигналы о позиции ротора. Сигналы поступают от датчиков Холла, а при управлении моторами без датчиков позиция роторов определяется по противо-ЭДС.
К тому же, контроллер управляет электродвигателем:
- позволяет менять скорость движения – при смене положения ручки газа меняется число импульсов напряжения, подаваемых за секунду на обмотки, и вращение колеса ускоряется или замедляется;
- обеспечивает рекуперацию энергии при торможении двигателем.
Контроллер выступает в роли понижающего преобразователя, поэтому проходящий по обмоткам мотора фазный ток может быть гораздо выше батарейного тока, поступающего от АКБ к контроллеру. Именно от него зависит мощность, поступающая на двигатель. Например, при использовании мотор-колеса номинальной мощностью 1000 Вт можно кратковременно получать значения до 2000–2500 Вт. Главное – использовать подходящий контроллер и постоянно контролировать температуру, чтобы не допустить перегрева двигателя.
Схема контроллера для электровелосипеда или электроскутера

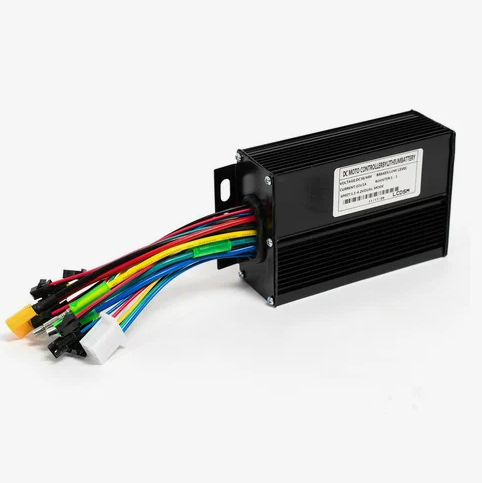

Контроллер для электрического велосипеда или скутера имеет алюминиевый корпус, из которого выходят разноцветные провода с разъемами для подключения разных устройств. Внутри скрыты:
- главный узел – микроконтроллер;
- силовые компоненты – шунты для измерения тока, конденсаторы, транзисторы;
- понижающие преобразователи на 12 В и 5 В – обеспечивающие питание микроконтроллера и периферических устройств (датчиков положения, рычага газа).
Схема подключения
Контроллер для электроскутера, е-байка или электросамоката подключается в соответствии с прилагаемой к нему схемой. Главное – не спешить и внимательно разобраться с назначением проводов. Лучше всего покупать контроллер в комплекте с мотор-колесом, тогда их разъемы будут гарантированно совместимыми.
Общий принцип подключения выглядит так:
- Толстые провода черного и красного цвета – с соблюдением полярности подводятся к аккумуляторной батарее. При этом может появиться «искра», и даже возможно подгорание разъемов. Это нормально – так заряжаются конденсаторы на входе контроллера. Чтобы исключить искрение, достаточно ненадолго соединить контроллер и АКБ через резистор с сопротивлением в десятки Ом или воспользоваться лампочкой. Когда конденсаторы зарядятся, контроллер можно спокойно соединить с АКБ без посредников.
- Тройка толстых проводов разных цветов – обеспечивают подключение к фазным проводам 3-фазного электромотора.
- Связка из 5 тоненьких разноцветных проводов – идет к проводкам мотор-колеса, обеспечивают питание и передачу сигналов от датчиков положения.
- Отдельный красный проводок – «зажигание». При его замыкании на «плюс» АКБ происходит включение контроллера.
- Тройка тонких проводов (обычно – черный, красный и зеленый) – для подключения ручки газа.
Разновидности контроллеров управления
|
Критерий сравнения |
Типы |
Особенности |
|
По принципу взаимодействия с электромотором |
Для использования с датчиками Холла |
Совместимы с мотор-колесами, оснащенными датчиками Холла. |
|
Для работы без датчиков |
Совместимы с моторами без датчиков, определяют позицию роторов по противо-ЭДС. |
|
|
Универсальные |
Могут работать и с датчиками положения, и без них. |
|
|
По виду выходного сигнала |
Создающие сигналы прямоугольного вида (меандр) |
Цена таких моделей – ниже. При их использовании обеспечивается увеличенная скорость, но из-за вибрации обмоток двигатель шумит сильнее. |
|
Создающие чистые синусоидальные сигналы. |
Дороже. Обеспечивают тихую работу мотора и небольшое снижение максимальной скорости – по сравнению с меандровым контроллером при том же напряжении АКБ. |
|
|

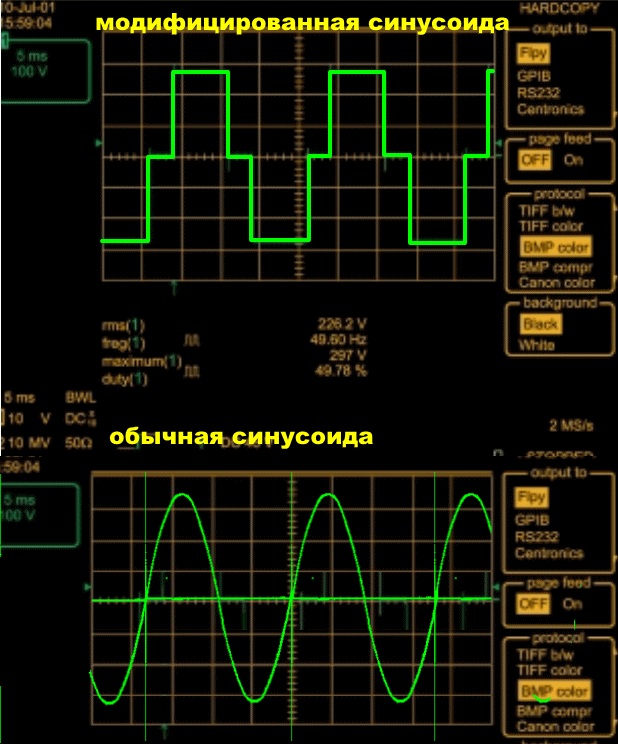

Сознающие сигналы в виде «модифицированной синусоиды» или сглаженного меандра. |
Менее популярны. |
|
|
По принципу реагирования на сигналы ручки газа |
Обеспечивающие управление скоростью, мощностью или крутящим моментом. |
|
|
|
|
Как выбрать контроллер для электровелосипеда?
При выборе контроллера для электровелосипеда или другого транспорта на электротяге нужно оценить рабочие характеристики устройства. Ключевые параметры обычно указаны в маркировке. По ней можно узнать:
- рабочее напряжение батареи и мощность мотора (номинал), для применения с которыми предназначено устройство;
- предельный ток АКБ;
- минимум напряжения АКБ, когда происходит отключение контроллера;
- подходящее расположение датчиков Холла в электромоторе – в электрических градусах по отношению друг к другу.
Для расчета предельной мощности контроллера находим произведение допустимых величин напряжения и силы тока. Диапазон мощности у таких приборов широкий. Для велосипедов на электротяге обычно используются модели с номиналом мощности от 350 до 2000 Вт. Для электрических скутеров – от 1000 до 4000 Вт. Для электромотоциклов – от 5000 до 10 000 Вт. Для электромобилей – от 10 000 до 50 000 Вт и более.
О совместимости
Контроллер, рассчитанный на использование с батареей напряжением 36 В, не стоит подключать к АКБ большего вольтажа. Вначале необходимо вскрыть контроллер и проверить, рассчитаны ли на увеличенное напряжение его компоненты, включая транзисторы и конденсаторы. Возможно, понадобится заменить и резистор в делителе напряжения. Но в продаже встречаются универсальные контроллеры с большим разбросом допустимых входных напряжений, к примеру, от 48 до 72 В или от 24 до 100 В.
Программируемые модели и их задачи
Программируемые контроллеры соединяются по Bluetooth со смартфоном и позволяют настраивать рабочие характеристики – от значений аккумуляторного и фазного токов до углов фазного опережения.
При выборе управляющих контроллеров учитывается и наличие второстепенных функций:
- круиз-контроля;
- обратного хода;
- возможности выбора скоростного режима или мощности;
- рекуперации энергии при торможении;
- отдельного выхода для электропитания фары и габаритных огней.
Расширение функционала
Широкий ассортимент контроллеров позволяет выбрать прибор, по максимуму подходящий под конкретные цели. Наряду с интернет-магазинами, есть специализированные мастерские, для которых не составляет проблемы вывести из контроллера управления провода под нужные заказчику функции.
Многие печатные платы имеют большой функционал, но в серийно поставляемых моделях он используется только частично. К примеру, у многих моделей не выведен провод для круиз-контроля, заднего хода, рекуперации энергии и других возможностей. Но специалисты мастерской VoltBikes могут вывести провода под конкретные задачи непосредственно при покупке контроллера.
О цене
Контроллеры можно купить в разных категориях:
- Дешевые модели, предназначенные для внутреннего китайского рынка. Они не имеют расширенного функционала и просто позволяют ехать. Как правило, бывают 2-режимные, могут работать совместно с датчиками Холла и без них.
- Китайские модели, ориентированные на экспорт. Позволяют подключать дисплеи и обеспечивать беспроводное управление по Bluetooth.
- Устройства производства Германии и США – самые дорогие.
