Как установить поворотники на электроскутер?

Для управления поворотниками и остальной бортовой оптикой используют консоль управления светом и сигналом. Она устанавливается в удобном месте на руле и имеет несколько кнопок, в т. ч. фиксируемую кнопку с соответствующими изображениями для включения правого и левого поворотника. Рабочее напряжение консоли управления, указателей поворотов и остальной оптики должны соответствовать вольтажу бортовой АКБ.

Алгоритм установки поворотников на электроскутер

Чтобы установить поворотники на электроскутер, нужно:

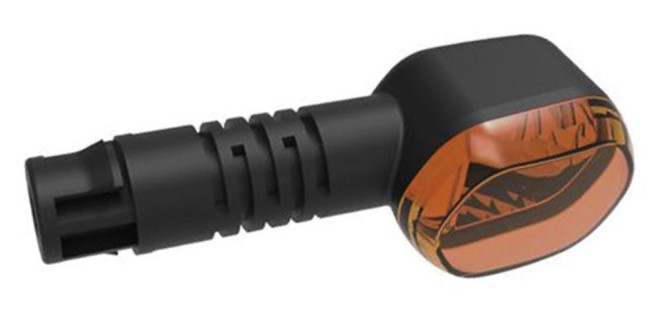

1. Выбрать поворотники подходящего вольтажа и дизайна, с мигающим оранжевым сигналом (с собственными реле прерывателя).
2. Продумать, где будет лучше их установить с точки зрения оптимальной видимости, комфорта и эстетики. Выбрать подходящие места для крепления. Например, у многих электроскутеров штатные поворотники и стоп-сигнал расположены слишком низко, под кофром, который их прикрывает. Такую оптику желательно дублировать сигналами, установленными в зоне лучшей видимости.
3. Определить провода в консоли управления, которые отвечают за питание поворотников. Обычно за управление правым указателем поворота отвечает зеленый провод, а за включение левого поворотника – желтый, но у разных моделей цвета проводов могут отличаться.
4. При отключенном питании подключить провода указателей поворотов к соответствующим контактам и, по желанию, к пинам на дисплее. Желательно использовать 5-контактный провод с двойной изоляцией. Можно сделать систему съемной, используя брызгозащищенный 5-контактный разъем (1 контакт – общий минусовой провод, 2 и 3 – поворотники, 4 – габаритный огонь, 5 – стоп-сигнал).
5. Проверить работу подключенной оптики, воспользовавшись блоком питания.
6. Примерить ее на электроскутер и убедиться, что место установки выбрано правильно.
7. В пластиковых элементах корпуса просверлить отверстия под винты, хомуты или другой крепеж, с помощью которого будут фиксироваться указатели поворотов. Если нужно, снять кофр, чтобы он не препятствовал работе шруповерта. Подобрать кронштейн-держатель для крепления из прочного пластика или металла.
8. Зафиксировать световые приборы на держатель заднего кофра или в другом подходящем месте.
9. При отключенном питании подсоединить провода, соблюдая их назначение. Зафиксировать их хомутиками и подключить к проводу питания, который идет на штатный стоп-сигнал. Найти на нем плату, с которой идет распределение на световые сигналы, и аккуратно разрезать изоляцию. Протереть жилы от талька и корректно подключить все 5 проводов – черный минус, левый и правый поворот, габаритный огонь и стоп-сигнал. Тщательно заизолировать контакты и зафиксировать, чтобы изоляция не перетиралась при вибрации.
10. Включить питание и протестировать работу установленной оптики.

Конечно же, алгоритм установки поворотников на скутер, мотоцикл или велосипед с электроприводом может отличаться от приведенного способа, но общие принципы останутся актуальными.
