Разъемы для проводки электровелосипеда

В силовой проводке электровелосипедов применяются соединительные провода и разъемы, с помощью которых электрокомпоненты соединяются в единую систему. Коннекторы используют для быстрого и надежного подключения мотор-колес, кареточных двигателей, аккумуляторных батарей, контроллеров управления, велокомпьютеров, ручек газа, зарядных устройств. В частности, с помощью силовых разъемов подается ток от батареи в цепь электропривода, а в АКБ – от зарядника.

Такие соединители производят из разных материалов, различной конфигурации. С увеличением площади соприкосновения снижаются потери электроэнергии в месте соединения. Качественные коннекторы устойчивы к эксплуатационным нагрузкам, не препятствуют протеканию тока, гарантируют надежное соединение компонентов электросистемы и способствуют ее стабильной работе. Поэтому при сборке электровелосипедов и других видов техники или оборудования важно использовать высококлассные соединители и обеспечить безупречную работу проводки.

Популярные разъемы для проводки электровелосипедов

Тип

Применение

Особенности

Преимущества

ХТ30

(папа + мама)

Соединение небольших АКБ (до 3S) и распределяющих плат.

Разделенные на 4 подпружиненные контакты с позолотой, высокотемпературная нейлоновая основа.

Компактность, надежность, отличное прилегание, стойкость к загрязнениям, допустимые токи до 30 А (в течение пары секунд – до 40 А), допустимые температуры до 80 °С.

XT60

Присоединение Li-ion батарей конфигурации от 4S и других компонентов с проходящими токами до 60 А.

Чуть крупнее предыдущей модели. Реализована отличная защита контактов от токов КЗ.

Создание надежного электрического соединения. Допустимые токовые нагрузки до 60 А (продолжительно).

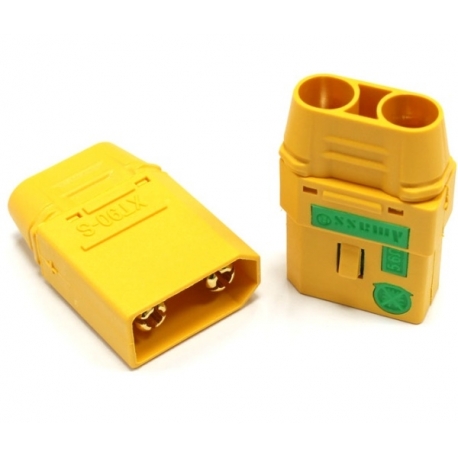

XT90, XT90S

Li-ion батареи с выходными токами до 90 А.

Увеличенная площадь соприкосновения. В модификации XT90S реализована функция искрогашения.

Низкое сопротивление, надежное соединение, устойчивость к нагреву при прохождении высоких токов (до 90 А). Удобная коммутация, простота пайки, легкая изоляция термоусадкой.

XT150

Электромоторы, емкие АКБ (от 6S), дисплеи.

Корпус из пластика, защищенные от КЗ неплоские контакты.

Высочайшая надежность, создание высококлассного электрического соединения. Допустимые токовые нагрузки до 250 А.

MR30 (папа + мама)

Подключение электродвигателей к регуляторам скорости.

Трехпроводная плоская конструкция. Высокотемпературная нейлоновая основа, насадки из пластика, подпружиненные контакты с позолотой, защитный кожух от вырывания провода.

Допустимые токи до 15 А постоянно и до 30 А на пару секунд.

MT30, MT60 (папа + мама)

Соединение мотор-колес и регуляторов скорости.

Высокотемпературная нейлоновая основа, защитные кожухи.

Устойчивость к продолжительному действию токов до 30 и 60 А, импульсно – до 40 и 100 А.
