Сборка аккумуляторов самоката

Когда приходит время замены аккумулятора в электросамокате, можно просто купить подходящую модель или собрать ее самостоятельно. Первый вариант – оптимальный при условии, что вы покупаете АКБ с гарантией у проверенного производителя. Самостоятельная сборка аккумулятора для электросамоката оправдана при наличии соответствующих знаний и навыков. В таком случае вы точно будете знать, из каких элементов и как собрана ваша батарея, но и ответственность за ее работоспособность будет лежать только на вас.

Электрическая часть электросамоката включает:

  • аккумуляторную батарею;
  • электромотор;
  • контроллер;
  • органы управления – ручки тормоза и газа, выключатель питания.

Аккумуляторные батареи для современных самокатов используются литиевые: Li-Ion или LiFePO4. Литий-ионные АКБ легкие и имеют ресурс около 1000 циклов заряд-разряд. В целях безопасности они должны быть защищены от механических повреждений. Литий-железо-фосфатные батареи тяжелее аналогичных литий-ионок, но превосходят их по токам заряда и разряда, имеют больший ресурс и лучше переносят минусовые температуры. К тому же, они не воспламеняются при механических повреждениях. Конечный выбор между Li-Ion и LiFePO4 зависит от того, какие преимущества для вас важнее.

Подготовительные работы

Чтобы собрать аккумулятор для самоката своими руками, приготовьте:

  • элементы питания Li-Ion или LiFePO4 – в количестве, соответствующем вашей схеме сборки;
  • BMS плату – для их защиты от перезаряда, критического разряда, короткого замыкания и других опасных состояний;
  • противопожарные пакеты;
  • разъемы, соединительные провода;
  • текстолит для электроизоляции;
  • термоусадочную трубку большого диаметра;
  • паяльник или аппарат для точечной сварки;
  • зарядное устройство;
  • амперметр.

Можно собрать батарею, полностью идентичную старому образцу, или отличающуюся от него, например, чтобы получить увеличенную емкость. Главное, чтобы новая АКБ имела аналогичные размеры и то же напряжение. Совместимость по напряжению важна для корректной работы всех электрокомпонентов. Совпадение размеров особенно важно для аккумуляторных батарей, которые располагаются в деке или рулевой стойке электросамоката. Если же АКБ находится на багажнике, в сумке или кейсе на руле, ее форму и размеры допустимо изменить.

Как снять аккумулятор с самоката

Выполнить замену АКБ можно в специализированной мастерской или самостоятельно. Часто батарея находится внутри деки (платформы) электросамоката. Для ее демонтажа необходимо снять нижнюю панель, перевернув транспортное средство вверх колесами и отщелкнув защитную крышку. Если она зафиксирована болтами, их нужно открутить.

Далее от аккумуляторной батареи отсоединяются контакты, и отслужившая свой срок комплектующая вынимается. На ее место в дальнейшем устанавливается новая АКБ, и подсоединяются контакты. В завершение плотно закрывается крышка батарейного отсека, и проверяется работа электрокомпонентов.

Схема сборки самодельного аккумулятора для самоката

Перед тем, как поменять аккумулятор на электросамокате, нужно выбрать схему его сборки. От того, как будут соединены ячейки в батарее, зависит ее напряжение, емкость, форма и размеры. При последовательном соединении элементов питания (обозначение S в схеме) их напряжение суммируется, а емкость остается неизменной. При параллельном соединении (обозначение P) суммируются значения емкости, а напряжение не меняется.

Рассмотрим некоторые схемы соединения ячеек при сборке АКБ для электросамокатов:

Схема

Используемые ячейки

Характеристики получаемой батареи

8S2P

Цилиндрические ячейки LiFePO4 типоразмера 32650 (напряжение 3,2 В, емкость 5 Ач).

Номинальное напряжение 24 В, емкость 10 Ач.

12S1P

Пакеты LiFePO4 с характеристиками 3,2 В 10 Ач

36 В, 10 Ач

7S3P

«Банки» Li-Ion типоразмера 18650 (3,7 В, 2,5 Ач)

24 В, 7,5 Ач

7S4P

Li-Ion 18650 (3,7 В, 2,5 Ач)

24 В, 10 Ач

10S3P

Li-Ion 18650 (3,7 В, 2,5 Ач)

36 В, 7,5 Ач

13S4P

Li-Ion 18650 (3,7 В, 2,5 Ач)

48 В, 10 Ач

10S2P

Li-Ion 18650 (3,7 В, 2,5 Ач)

36 В, 5 Ач

10S5P

Li-Ion 18650 (3,7 В, 2,5 Ач)

36 В, 12,5 Ач

13S6P

Li-Ion 18650 (3,7 В, 2,5 Ач)

48 В, 15 Ач

16S5P

Li-Ion 18650 (3,7 В, 2,5 Ач)

60 В, 12,5 Ач

Алгоритм сборки

Собирается аккумуляторная батарея так:

  • проверяется схема;
  • замеряется напряжение и внутреннее сопротивление ячеек – оно должно быть одинаковым;
  • ячейки соединяются параллельно в соответствии со схемой (для набора емкости) – попарно помещаются в противопожарные пакеты с соблюдением полярности;
  • к элементам питания присоединяются силовые и балансирные провода;
  • для набора нужного напряжения пакеты соединяются между собой последовательно;
  • разъемы при помощи удлинителей выводятся наружу;
  • обеспечивается последовательное соединение балансирных проводов;
  • ячейки плотно стягиваются между собой, помещаются в термоусадочную трубку большого диаметра и упаковываются;
  • при необходимости – собранная батарея укладывается в кейс или бокс с предварительно просверленными отверстиями для вывода проводов;
  • присоединяется BMS плата;
  • вытягиваются провода;
  • вверху присоединяется штекер для подзарядки АКБ;
  • отверстия основательно герметизируются;
  • кабель АКБ подсоединяется к контроллеру;
  • батарея устаaнавливается на раме, багажнике, в деке или другом месте самоката.

Балансировка аккумулятора самоката

При использовании любой схемы с последовательным соединением ячеек требуется балансировка – выравнивание напряжения отдельных элементов батареи. Это необходимо для повышения безопасности эксплуатации АКБ, увеличения времени ее работы на одном заряде и продления срока службы. Разбалансировка ячеек медленно, но неуклонно ведет к деградации батареи. Эту проблему успешно решает использование балансировочного шлейфа и систем баланса.

Балансиры входят в состав плат контроллера заряда и выравнивают напряжение отдельных ячеек. Корректная балансировка напряжения – одно их важных условий для эффективной и безопасной работы аккумуляторной батареи. Новые технологии балансировки обеспечивают контроль состояния каждой ячейки и помогают избежать опасных ситуаций при эксплуатации батареи. Не требуется балансировка только в случае исключительно параллельного соединения элементов питания.

Меры предосторожности

При самостоятельной сборке литиевой батареи для электросамоката важно соблюдать аккуратность и осторожность:

  • нельзя нагревать, деформировать, прокалывать элементы питания, ронять и сдавливать их;
  • необходимо избегать неправильной полярности, перезаряда, короткого замыкания;
  • при сильном нагреве АКБ или зарядного устройства следует прекратить их использование;
  • допустимо использовать для сборки батареи только ячейки проверенного качества, без признаков повреждений.

При недостаточном объеме знаний и опыта лучше купить готовую АКБ для электросамоката или поручить ее сборку опытным мастерам. В таком случае вы получите батарею гарантированно высокого качества, без риска случайных огрехов при ее сборке и проблем при эксплуатации, к тому же, сэкономите свои силы и время.

Читайте в нашей предыдущей статье о типах велосипедных вилок, их конструкции и принципах работы

Аккумулятор для электросамоката Eltreco Iconic L 48В 10 А*ч (не оригинал)
Артикул: 318
В наличии
Кол-во
19 008
Аккумулятор для электросамоката Volteco Hummer 1000W 48В 20А*ч (LiFePO4, не оригинал)
Артикул: 702
Доступен к заказу
Кол-во
43 953

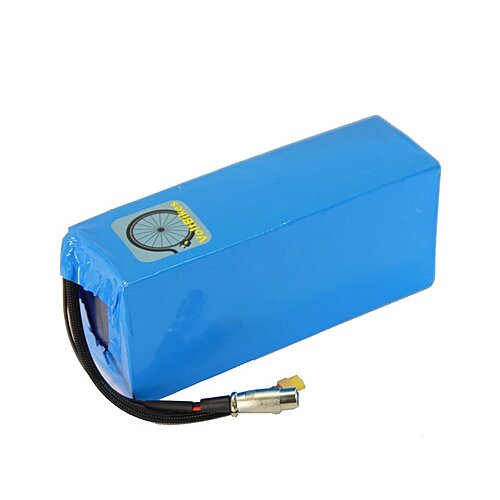

Аккумулятор для электросамоката LiFePO4 24В 15А*ч (VoltBikes)
