Определить формат или размер Li-ion аккумулятора

Для обозначения используется 5-значное число, в котором:

• первые 2 цифры указывают на значение диаметра источника энергии (в мм);
• последующие 2 цифры отображают его длину (в мм);
• последняя цифра отражает форму элемента питания (0 – цилиндрическая форма).

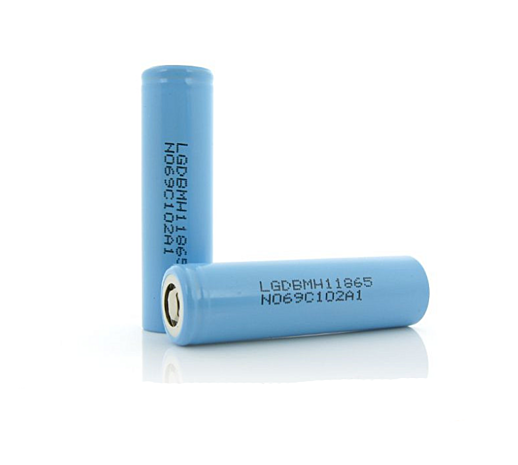

Например, маркировка самого распространенного типоразмера 18650 указывает на то, что перед нами накопитель энергии цилиндрической формы, диаметром 18 мм и длиной 65 мм. Хотя литиевые элементы питания представлены обширной номенклатурной линейкой, аккумуляторы Li-ion формата 18650 остаются самыми распространенными и востребованными.

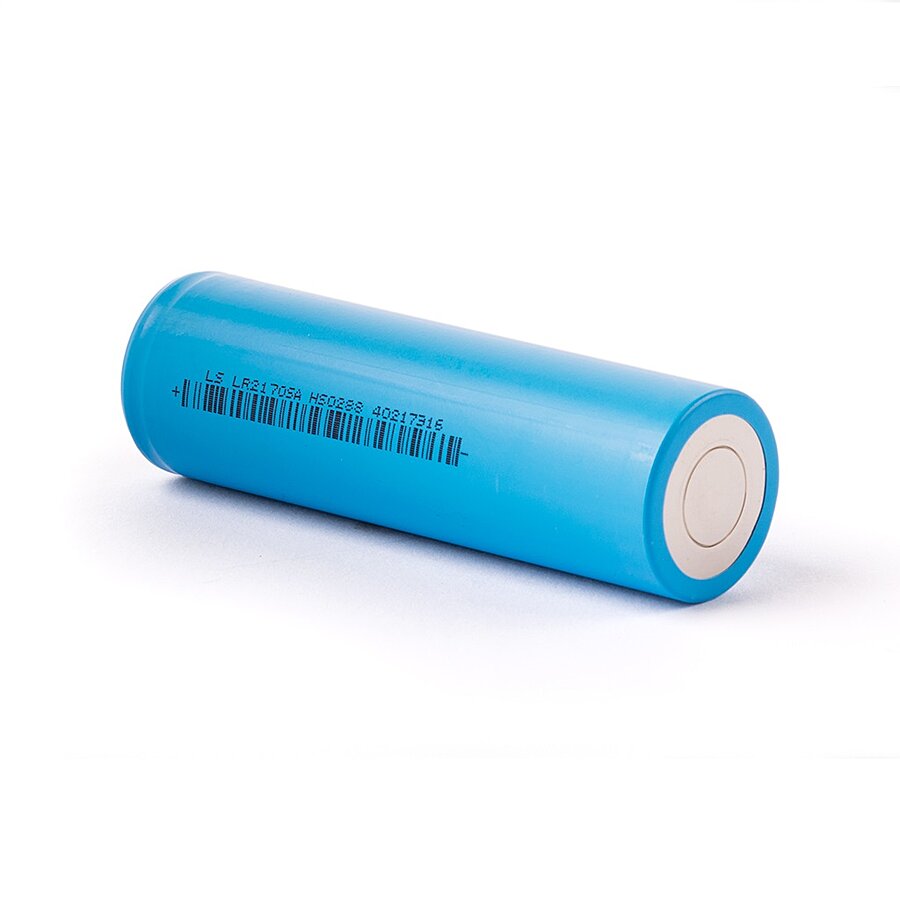

Обычно Li-ion аккумуляторы производятся в форме цилиндра или призмы. В цилиндрических моделях содержится завернутый в рулон комплект электродов и сепаратора. Они находятся в корпусе из стали или алюминия. С корпусом соединяется электрод» –», а через изолятор на крышку выводится полюс» +». Накопители в форме призмы содержат уложенные одна на другую прямоугольные пластины. Иногда в призматических источниках энергии используется рулонная сборка комплекта электродов, завернутого в виде эллиптической спирали.

Таблица типоразмеров аккумуляторов Li-ion

Приведем самые распространенные размеры Li-ion аккумуляторов в таблице:

Параметры определяются примерно и могут варьироваться в зависимости от нюансов изготовления источников питания. В частности:

• толщина наружного покрытия на перезаряжаемых элементах питания бывает толще, чем на простых батарейках;
• толщина защитной платы способна достигать 3 мм.

Также следует учесть, что соответствие типоразмеров указывает на эквивалентность геометрических, но не электрических характеристик, т.е. выходное напряжение таких источников питания не идентично! К примеру, при установке пары элементов CR123 взамен ячейки 18650 важно убедиться, что повышенное напряжение не навредит приборам.

Размеры литиевых аккумуляторов в форме «таблеток» обозначаются формулой CRXXYY, где ХХ – это диаметр (в мм), а YY – высота (в десятых долях мм). К примеру, обозначение CR2032 указывает на то, что перед нами 3V источник питания с размерами 20х3,2 мм.

У «плоских» элементов питания формат 3R12 соответствует 3-м типоразмерам R12 (больше не производятся). Модель 6F22 9V соответствует 6-ти источникам питания F22 или последовательно соединенным элементам АААА.

Форматы литиевых аккумуляторов

Обычно литиевые аккумуляторы производятся с привычными контактами:» +» в виде выступа на торце и» –» в виде рельефной или плоской площадки. Также в них могут быть предусмотрены контакты под пайку. В зависимости от химического состава различают источники питания: Li-ion, Li-Po, Li-Mn, LFP, Li-FeS, LTO. В зависимости от входящих в состав химических элементов цилиндрические источники питания маркируются так:

• ICR – содержащие кобальт;
• IMR – имеющие в составе марганец;
• INR – содержащие никель и марганец;
• NCR – имеющие в составе никель и кобальт, а в роли изолятора – оксид алюминия.

В частности, обозначение ICR18650 характерно для цилиндрических элементов питания на основе кобальта с диаметром 18 мм и длиной 65 мм. По внешнему виду они напоминают батарейки АА, но превышают их по величине. Такие аккумуляторы востребованы в фонарях и других приборах, нуждающихся в высокой емкости, а также используются для сборки аккумуляторных батарей с различными параметрами. Наиболее распространены элементы с номинальным напряжением 3,7 В.

Подробнее о разновидностях литий-ионных аккумуляторов читайте в нашем предыдущем материале.
