Как тестировать литий-ионный аккумулятор?

Поэтому многих покупателей интересует возможность проверки технических показателей АКБ перед ее приобретением.Также потребность в проверке параметров источников питания может возникнуть в процессе их эксплуатации.

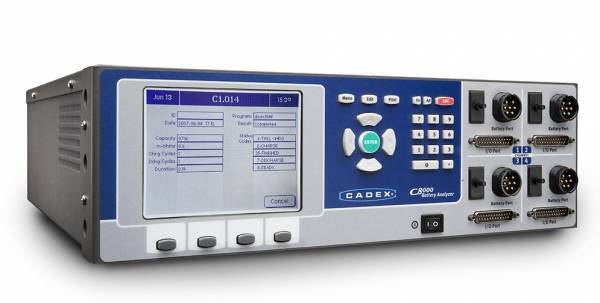

В нашей компании тестирование литиевых аккумуляторов на емкость осуществляется на специальном разрядном стенде (электронной нагрузке), с получением графика разряда. Современные методики тестирования позволяют определить различные параметры, важные для выяснения качества накопителей энергии и целесообразной сферы их применения:

  • емкость при разных режимах разряда;
  • значение внутреннего сопротивления;
  • уровень саморазряда.

При необходимости, можно проверить характеристики накопителя энергии и самостоятельно. Для этого нужно иметь вольтметр, амперметр и реостат или другую регулируемую нагрузку, например, мощную лампу на необходимое напряжение с регулятором.

Тест литий-ионных аккумуляторов фото

Как провести тест литиевых аккумуляторов?

Тестирование проводится в следующей последовательности:

  1. Вначале источник питания полностью заряжается, в соответствии с инструкцией по эксплуатации зарядного устройства.
  2. Затем накопитель примерно 30 минут остывает до рабочей температуры.
  3. Замеряется напряжение – полностью заряженный накопитель энергии с номинальным напряжением 36 В должен выдавать 42 В. Чем меньше выдаваемое значение начального напряжения, тем ниже качество и работоспособность устройства. Но главные измерения еще впереди.
  4. К источнику питания последовательно подсоединяются реостат и амперметр. Засекается время. Обеспечивается нагрузка в амперах, равная номинальному значению емкости батареи (параметр С). Величина нагрузки отслеживается по амперметру. С помощью реостата нагрузка поддерживается четко на заданном уровне, на протяжении часа.
  5. По прошествии 40 минут – с интервалом в 3–5 минут выполняются замеры напряжения. При его снижении до 30 В фиксируется момент полной разрядки АКБ. Далее разряжать литиевый накопитель энергии крайне нежелательно – после значения 28 В начинается его разрушение. В современных аккумуляторах часто присутствуют электронные защитные схемы, не допускающие чрезмерного разряжения батареи – при критическом падении напряжения они отключают источник питания от нагрузки.

Выводы

Тест литий-ионного аккумулятора фото

Проведя тест литий-ионного аккумулятора, можно сделать следующие выводы:

  • если под нагрузкой 1С (равной номинальной емкости устройства) новый аккумулятор отработал 1 час, его емкость в действительности соответствует значению, заявленному производителем;
  • если же источник энергии проработал намного меньше – значит, его характеристики завышены.

О преимуществах, недостатках и правилах эксплуатации литий-ионных аккумуляторов читайте в нашем предыдущем материале.

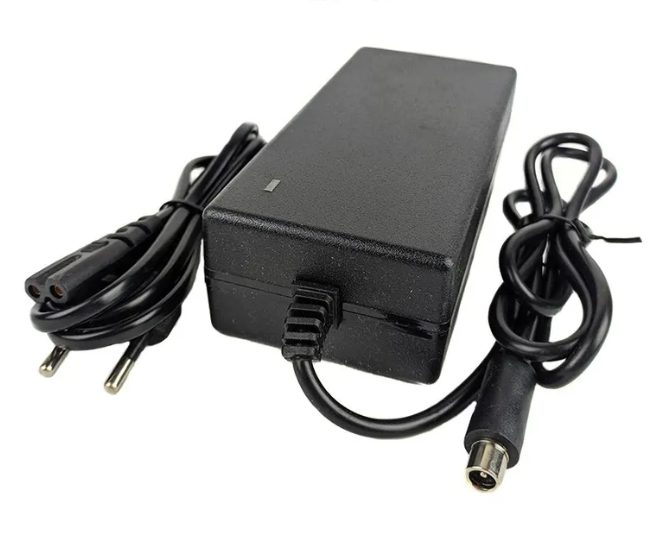

Li-ion аккумулятор VBS 60В 13А*ч (текстолит, термоусадка) с ЗУ
