Управление мотор-колесом

19 апреля 2017 г.

Мотор-колесо конструктивно представляет собой статор и ротор, соединенный с ободом посредством спиц. Оно может устанавливаться вместо любого из колес – в итоге получается велосипед с передним или задним электроприводом.

Некоторые велосипедисты устанавливают сразу 2 электроколеса, чтобы уверенно преодолевать всевозможные препятствия в пути на полноприводном электровелосипеде. Управление мотор-колесом производится через контроллер и ручку газа – при ее вращении датчик Холла изменяет напряжение и контроллер меняет частоту импульсов, подаваемых в единицу времени на обмотки электроколеса. В результате, можно меняется интенсивность вращения колеса и скорость движения велосипеда. Также в управлении электровелосипедом участвуют датчики, интегрированные в ручки тормоза. При нажатии они замыкают цепь и контроллер отключает электродвигатель или переводит его в режим генератора.

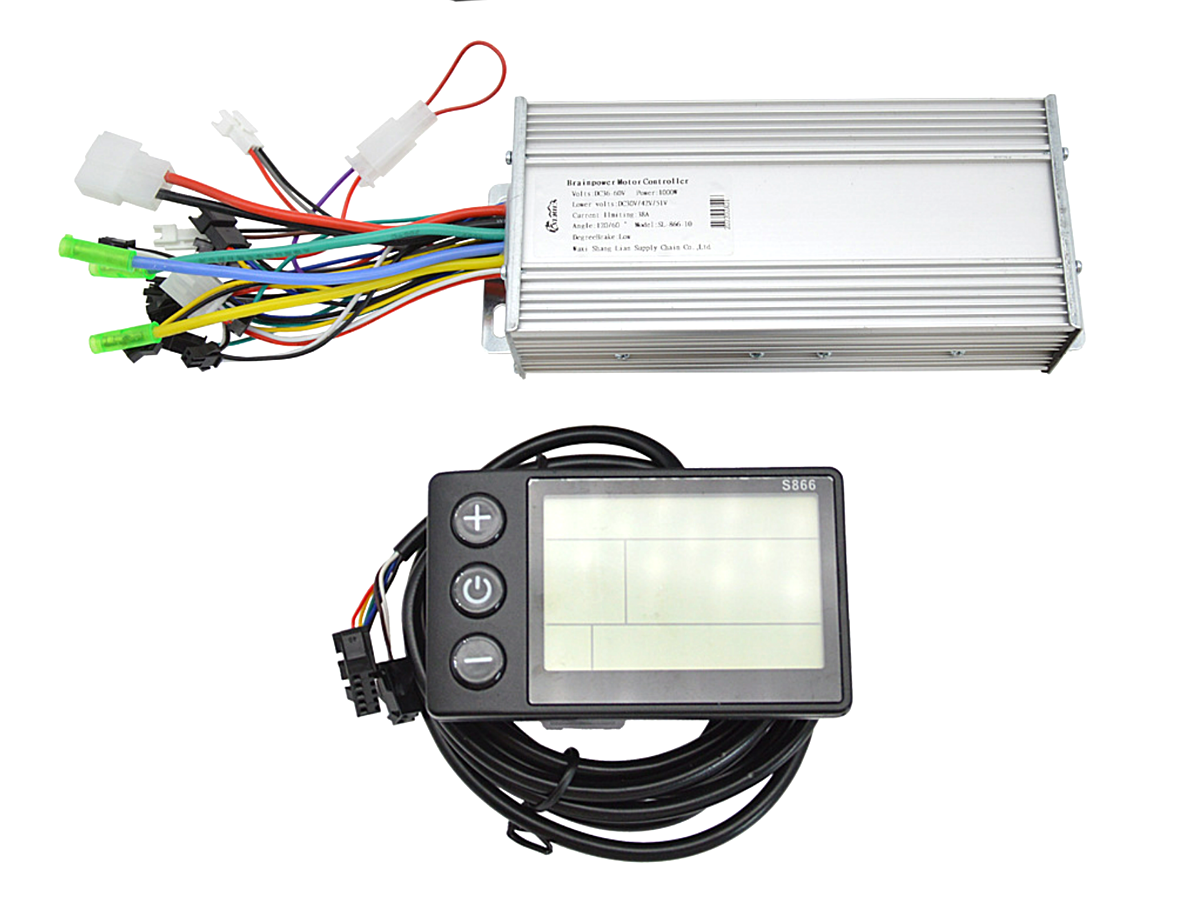

Контроллеры фото

Контроллеры

Удобно и эффективно управлять электровелосипедом помогает контроллер – электронное устройство, ответственное за запуск двигателя, управление скоростью и обеспечение контролируемой остановки. Этот аппарат выступает посредником между двигателем и рулевым управлением. С его помощью токи от аккумуляторов подаются к мотору и электрическим деталям. Управляя работой транспортного средства, контроллер отвечает за:

  • включение и выключение электронных компонентов;
  • управлением включения обмоток электродвигателя синус или трапеция, что немаловажно для продления срока эксплуатации мотор-колеса;
  • настройку скорости вращения электроколеса;
  • функцию ограничения скорости;
  • поддержание тормозного момента двигателя;
  • защиту электросистемы от перегрузки по току и перегрева;
  • подсоединение и вывод на панель управления рабочих показателей;
  • обратный ход;
  • работу системы рекуперации при торможении;
  • круиз-контроль (стабилизацию частоты вращения) – фиксацию скорости на определенном значении при удерживании ручки газа в определенном положении на протяжении 8–10 секунд.

К контроллеру обычно подсоединяются все электрические компоненты велонабора. В ряде случаев контроллеры предусматривают возможность подключения еще и сигнализации.

Панель управления

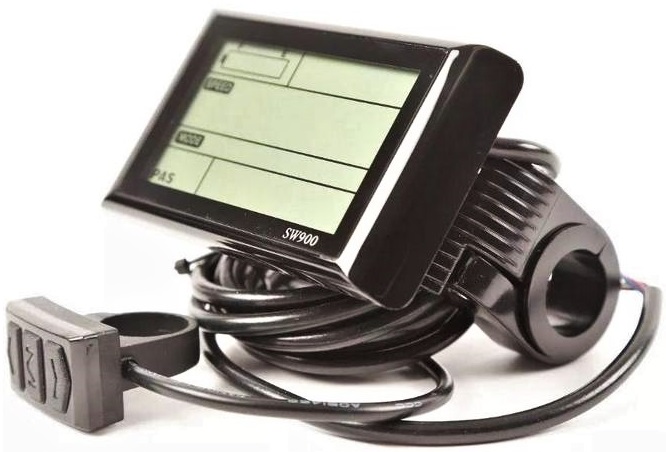

Панель управления фото

Еще одной значимой составляющей электровелосипеда является панель управления. Она отвечает за включение питания в электроцепи и обеспечивает внешний мониторинг работы транспортного средства. Обычно этот элемент управления крепится на ручке руля. Дизайн и механизм работы панелей управления может отличаться, но зачастую модели имеют:

  • кнопку включения и выключения электронных компонентов;
  • индикатор степени заряда аккумуляторов;
  • 3-ступенчатую систему контроля скорости;
  • переключатель света фар;
  • LCD-дисплей;
  • LED-подсветку.

На панели управления могут отображаться такие данные как текущая скорость, общий пробег, дальность поездки и затраченное на нее время, напряжение АКБ, мощность электродвигателя и др. В ряде моделей предусмотрена система индикации неполадок.

Система PAS

Для управления электротягой как дополнительным источником мощности используется система PAS. Она крепится на каретку и обеспечивает подключение мотора при вращении педалей – когда они начинают вращаться, содержащийся в PAS системе датчик создает управляющие импульсы и направляет их контроллеру. В результате, запуск мотор-колеса осуществляется с незначительной задержкой после старта вращения педалей.
