Как работает мотор-колесо?

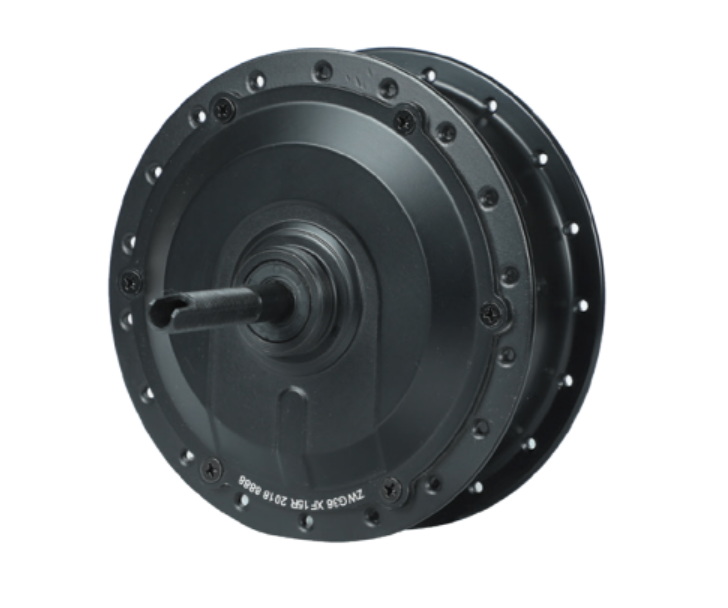

Мотор-колесо – бесщеточный синхронный электромотор постоянного тока, интегрированный в ступицу колеса. Электрические моторы данного типа не используют вспомогательных механизмов для передачи мощности от электродвигателя к колесу и лишены компонентов, подверженных трению, кроме подшипников в редукторных моделях. Электромотор, передаточный механизм и колесо объединены в общий узел, что придает ему высокую эксплуатационную надежность.

Типы мотор-колес

Ступичные электродвигатели предназначаются для монтажа в переднюю или заднюю вилку велосипеда (с различными размерами дропаута оси), бывают разной мощности, с выполненной заспицовкой в обод или без нее. В зависимости от внутреннего устройства они бывают:

  1. Редукторные – с интегрированным планетарным редуктором. Такие модели компактны и легковесны, не создают сопротивление при езде с отключенным мотором, имеют отличные тяговые качества и обеспечивают уверенное преодоление подъемов. Но они производятся небольшой мощности – 250–500 Вт, поэтому высокие скорости развить не позволяют.
  2. Прямого привода – безредукторные. Производятся мощностью от 500 В до нескольких киловатт и позволяют получить скорость вплоть до 100 км/ч и более. Но прямоприводные моторы уступают редукторным моделям по тяговым характеристикам, а в отключенном состоянии оказывают сопротивление при накате. Для комфортных поездок по холмистой местности мощность МК прямого привода должна составлять не менее 1500 Вт.

Различия в устройстве мотор-колес

При наличии планетарного редуктора возрастает крутящий момент мотор-колеса, но ограничиваются его скоростные возможности. При использовании редукторного МК вы сможете легко преодолевать подъемы, но при езде на прямолинейных участках скорость будет умеренной – в среднем до 30–35 км/ч.

У прямоприводных моделей все наоборот – доступны более высокие скорости, но крутящий момент ниже, т.е. тяговые характеристики у редукторного МК на 350 Вт и прямоприводного МК на 1500 Вт примерно одинаковы. По надежности редукторные модели немного уступают прямоприводным, т.к. в конструкции редуктора есть планетарная передача с 3 шестернями из пластика. Их примерный ресурс – 6000–9000 км пробега. Зато редукторные модели обеспечивают лучший накат и позволяют легче крутить педали при отключенном моторе.

Прямоприводные модели имеют предельно простую и надежную конструкцию без шестеренок, более высокий КПД и способность к рекуперации энергии. Внутри такого устройства находятся статор и ротор – жестко зафиксированная ось колеса с обмотками и втулка с мощными постоянными магнитами. Это традиционная схема 3-фазного двигателя переменного тока.

Как работает мотор-колесо?

Независимо от того, как устроено электроколесо – с редуктором или без него, принцип его работы одинаков. В статоре в виде многолучевой звезды из электротехнической стали появляется магнитное поле. При взаимодействии с постоянными магнитами оно инициирует вращение ротора. На лучах статора есть обмотки, и когда по ним идет ток, лучи превращаются в электромагниты. Они притягивают постоянные магниты на роторе и инициируют вращение ротора.

Для получения нужной мощности и равномерного вращения колеса статор имеет несколько десятков обмоток. Но в результате они соединяются в 3 и чередуются по окружности: 1-2-3-1-2-3… На противоположной стороне на роторе есть магниты из редкоземельных материалов. Когда на обмотки поступают импульсы напряжения, происходит активизация их магнитных качеств, взаимодействие с магнитами и вращение ротора.

Импульсы поступают на обмотки поочередно и четко в нужные моменты времени. Определяют эти моменты находящиеся на статоре датчики Холла. Они отслеживают взаимное расположение ротора и статора, откликаются на магнитное поле и отправляют сигналы на контроллер. На основании полученных сведений контроллер своевременно подает на обмотки статора импульсы напряжения. Обмотки превращаются в электромагниты, вступают во взаимодействие с постоянными магнитами ротора и заставляют его вращаться. Наглядно принцип работы бесколлекторного электродвигателя представлен на картинке.

Элементы управления мотор-колесом

Интенсивность вращения ступичного электромотора регулируется рычагом газа. При смене его положения меняется число импульсов напряжения, подаваемых в единицу времени на обмотки. В результате меняется и скорость езды. В ручки тормоза также встроены датчики, которые в свою очередь отключают подачу питания на электрический двигатель при торможении.

В предыдущей статье блога VoltBikes рассказывается о том, какое напряжение лучше выбрать для электровелосипеда.
