Оснастка для сварки велосипедных рам

05 января 2013 г.

Для самостоятельной сварки велосипедных рам нужна хорошая оснастка и стапель. Рассмотрим варианты различных стапелей.

Если Вы задумываетесь о самостоятельной сварке велосипедной рамы, то данная обзорная статья окажется Вам полезной. Основные методы сборки стальных, алюминиевых и титановых велосипедных рам по-прежнему остаются сварка и пайка. Сейчас остановимся поподробнее на сварке.

Сборка и сварка деталей велосипедной рамы производится в сборочно-сварочной оснастке, которая обеспечивает фиксацию деталей до, во время сварки и при остывании деталей. При этом возможность смещения деталей друг относительно друга сводится к минимуму и это позволяет получить высокую точность и качество сварного шва, а также требуемые размеры соединения. Оснастка для сварки велосипедных рам бывает универсальная и модельная, используемая для сборки и сварки одного вида рам. С технической точки зрения сварочная оснастка или стенд не является чем-то очень сложным и мудрёным, а для единичного изготовления некоторые энтузиасты вообще изготавливают её из дерева.

Title

К сварочной оснастке можно отнести специальные зажимы (горизонтальные, вертикальные, осевые), сварочные вращатели (универсальные, роликовые, горизонтальные), сварочные колонны, посты и столы сварщика. Зажимы обеспечивают регулируемое размещение углов и позиционирование, при этом каждая свариваемая деталь прочно фиксируется. Обычно сборочно-сварочная оснастка проектируется и изготавливается под уже готовый чертеж рамы велосипеда и тогда имеет смысл проектировать сварочную оснастку под одну модель, но если Вы хотите поэкспериментировать, то лучше сразу проектировать универсальную оснастку, универсальность которой зависит только от Вашей фантазии.

При проектировании велосипедной рамы важно учитывать принципы эргономики. Для классической рамы они представлены ниже:

Title

Простым примером настольной регулируемой сварочной оснастки для велосипеда является вот эта модель.

Title

При всех её плюсах, отсутствие креплений для фиксации труб рамы является серьёзным минусом.

Вот ещё несколько простых сборочно-сварочных оснасток для сварки велосипедных рам.

Title Title

Следующие виды сборочно-сварочной оснастки позволяют обеспечить большую фиксацию, а соответственно и жесткость велосипедной рамы при сварке и поэтому считаются более подходящими для подобного вида работ.

Title Title Title

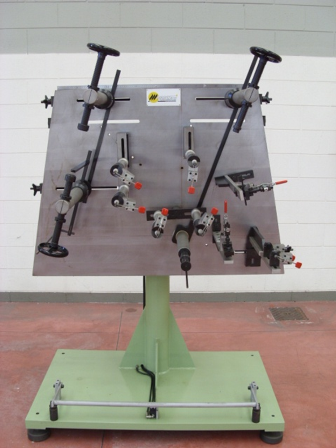

Конечно, профессиональный и заводской стапель, представленный ниже, обеспечивает практически все установленные к стапелю требования, но для постройки одной двух рам без гонки за производительностью подойдут и более простые модели.

Title
