Сделать своими руками LiFePO4 аккумулятор

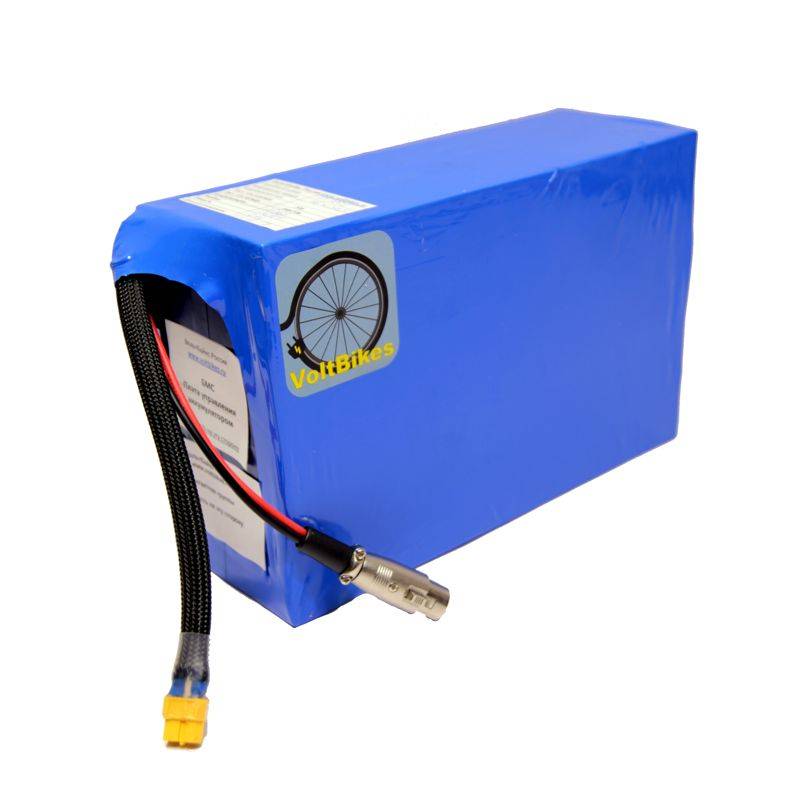

LiFePO4 аккумулятор VBS 36В 10А*ч (текстолит, термоусадка) с ЗУСборка аккумуляторной батареи из ячеек типа LiFePO4 выполняется по тому же принципу, что и создание литий-ионных АКБ других видов. Но есть некоторые отличия, которые стоит учесть при выборе ячеек и их последующем соединении в батарею. В отличие от Li-ion аккумуляторов с номинальными значениями 3,6–3,7 В на ячейку, элементы питания на основе литий-железо-фосфата имеют меньшее напряжение – 3–3,2 В. Поэтому для получения батареи нужного вольтажа последовательно соединяется большее количество «банок» LFP, по сравнению с типичными Li-ion компонентами.

Что касается типоразмеров, LFP аккумуляторы не имеют к ним такой жесткой привязки, как остальные Li-ion элементы. Хотя ячейки категории LiFePO4 также можно купить в цилиндрическом исполнении и привычных форм-факторах 18650, 32650 или 32700, более распространены «банки» призматической формы. Также в продаже встречаются аккумы-пакеты. Собрать LiFePO4 батарею можно из «банок» любой формы и размеров, но наиболее удобными в сборке считаются призматики с резьбовыми клеммами.

Что понадобится?

Для сборки батареи из LiFePO4 аккумуляторов своими руками приготовьте:

  • необходимое число аккумов с одинаковыми характеристиками, в идеале – из одной партии;
  • принадлежности для их соединения, например, для призматиков с резьбовыми клеммами – переходные пластины и крепежные болты, для цилиндрических элементов – никелевую полосу и аппарат контактной сварки;Ячейки призматики LiFePO4 3,2V 100 AH, мод.35128200
  • БМС плату с подходящими характеристиками;
  • балансировочные провода;
  • измерительные приборы – вольтметр, омметр, мультиметр;
  • клеммы-переходники;
  • силовые клеммы;
  • медный многожильный провод диаметром 6 мм;
  • электроизоляционные материалы;
  • кнопку включения-выключения АКБ;
  • зарядное устройство, подходящее для собираемой литий-железо-фосфатной АКБ;
  • штекер для зарядного устройства;
  • индикатор зарядки;
  • средства индивидуальной защиты – диэлектрические перчатки, защитные очки;
  • термоусадочную пленку для герметизации созданной АКБ;
  • аккумуляторный бокс или материалы для его изготовления.

Схема сборки

Чтобы собрать батарею из литий-железо-фосфатных аккумуляторов своими руками, нужно изначально продумать схему их сборки. Для наращивания вольтажа ячейки соединяются последовательно (плюсовой контакт предыдущей «банки» соединяется с минусовым контактом последующей), а для набора емкости – параллельно. К примеру, для сборки батареи напряжением 36 В и емкостью 10 Ач из ячеек с характеристиками 3,2 В и 5 Ач используется схема 12S2P.

При расчете необходимый вольтаж батареи нужно разделить на номинальное напряжение 3 В каждого элемента. Для 36-вольтовой батареи получаем 12 последовательно соединяемых ячеек, по 2 в параллели для набора емкости. Аналогично для получения батареи на 48 В последовательно соединяется 16 элементов. Но у заряженных LFP элементов напряжение составляет 3,65 В, поэтому напряжение заряженной батареи будет выше номинального значения: 3,65х12= 43,8 В, 3,65х16=58,4 В.

Последовательность сборки АКБ

Для создания LiFePO4 батареи по заданной схеме нужно:

  1. Подготовить все компоненты, инструменты, измерительные приборы. Ячейки для сборки должны быть с идентичными характеристиками и низким уровнем заряда – около 20% (для безопасной сборки).
  2. Соединить их по заранее продуманной схеме. При соединении строго соблюдать полярность. Призматические элементы соединить переходными пластинами и закрепить крепежом. Цилиндрические – соединить при помощи никелевой полосы и аппарата контактной сварки.
  3. К минусовой клемме батареи присоединить BMS плату. От нее к каждому контакту провести балансировочные провода. Припаять их или присоединить клеммами. Четко соблюдать схему подключения, прилагаемую к конкретной БМС плате.
  4.  LiFePO4 батареи фотоПрисоединить силовые провода и необходимые разъемы.
  5. Герметизировать полученную АКБ при помощи широкой термоусадки.
  6. Поместить АКБ в корпус.
  7. Вывести проводку. Установить кнопку включения-выключения, индикатор уровня заряда-разряда, штекер для зарядного устройства.
  8. Имеющиеся в корпусе отверстия герметизировать.

Далее нужно протестировать батарею, зарядить ее, закрепить в выбранном месте, подключить к контроллеру, нагрузке, бортовому компьютеру или вольтметру.

О безопасности

При сборке аккумуляторной батареи, ее тестировании и дальнейшем использовании нужно соблюдать меры предосторожности. Недопустимо использовать элементы питания сомнительного качества или имеющие очевидные признаки неисправности. Аккумы нельзя ронять, деформировать, нагревать, подвергать перезаряду или глубокому разряду. Недопустимо замыкать плюсовые и минусовые клеммы. В процессе работ желательно использовать защитные очки и диэлектрические перчатки.

Итог

В данной статье приведена ознакомительная информация по сборке LFP батарей. В зависимости от подвида используемых аккумуляторов и технологии их сборки алгоритм и последовательность действий могут быть изменены. При отсутствии достаточных знаний, навыков, инструментов, комплектующих или опыта работы по изготовлению аккумуляторной батареи лучше поручить эту работу специалистам. В мастерской VoltBikes производятся АКБ всевозможных размеров и форм, с заданными характеристиками и гарантией качества.
