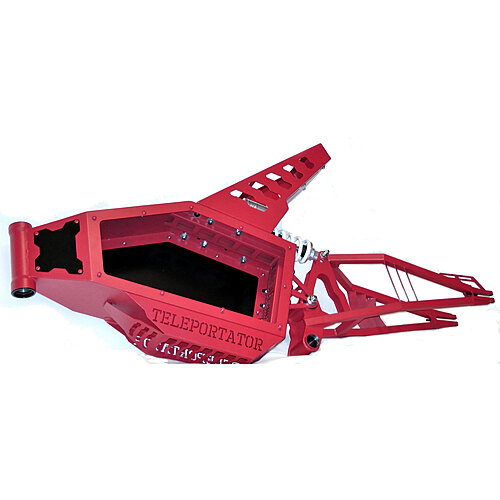

Рама Телепортатор - Teleportator Teleport Medium, (Transporter Medium)

Пространственная рама для сборки электровелосипеда или электромопеда.

Рама для электровелосипеда изготовлена из стали марки 30ХГСА.

Комплектация рамы Телепортатор - Teleportator Medium:

• отсек АКБ (рулевая колонка 140 или 160мм на выбор);


• маятник (на выбор под колесо 24" или 26");


• основа седла (на выбор 450 или 650мм);


• защита контроллера;


• кронштейны маятника и амортизатора;


• крышки отсека АКБ и основы седла;


• подшипники маятника, распорная втулка оси маятника, оси амортизатора и маятника, меж блоковые винты, шайбы и гайки.

Рама Телепортатор - Teleportator Medium универсальная, на нее возможно поставить вело вилки со штоками 1 1/8”, 1,5”, конусный, а также мотовилки при условии заказа версии с 160мм рулевым стаканом. Любые веловилки устанавливаются со своими рулевыми, под 44мм существуют рулевые как на 1 1/8” так и на 1,5” и на конус.

Длина аммортизатора может быть любой от 160 до 300+ мм, однако под некоторые варианты аммортизаторов\вилок придется просверлить свои отверстия под верхний кронштейн крепления аммортизатора. Стандартные отверстия подразумевают установку мотоаммортизаторов или велоаммортизаторов большо длины (240+) Данная опция является штатной и сверление дополнительных отверстий в количестве 1 комплект(4 штуки) не скажется существенным образом на прочности рамы, поскольку усилитель под кронштейн крепления аммортизатора установлен по всей длинне.

Кронштейн крепления амортизатора на корпусе можно поставить выше или ниже на 65мм. А также развернуть его на 180 градусов, т.к. он не симметричный - то будет меняться высота крепления оси амортизатора на 25мм.

Рекомендуем устанавливать кронштейн, в соответствии с амортизаторами:

• 160 мм = нижнее положение, развернут вниз;


• 195 мм = нижнее положение, развернут вверх;


• 260 мм = верхнее положение, развернут вниз;


• 295 мм = верхнее положение, развернут вверх;


• 320-360 мм = верхнее положение, развернут вверх, плюс тяжелый АКБ или наездник более 95кг или вилка Super Monster (ход 300 мм).

Вес комплектующих:

• коробка под батареи . . . . . . . . . . . . . . . . . . . . . 4.25кг;


• комплект маленьких крышек 2 х 0.08кг. . . . . . . . 0.16кг (сталь);


• комплект больших крышек 2 х 0.52кг . . . . . . . . . 1.04кг (сталь);


• маятник в текущей версии . . . . . . . . . . . . . . . . . 3.15кг;


• кронштейн крепления маятника . . . . . . . . . . . . . 0.70кг (включая крепеж);


• кронштейн крепления аммортизатора. . . . . . . . . .0.35кг (включая крепеж);


• ось маятника+подшипники+комплект крепежа . . 0.35кг;


• защита контроллера . . . . . . . . . . . . . . . . . . . . . 0.43кг;

Некоторые особенности рамы Телепортатор - Teleportator Medium:

• подготовленные и покрашенные отверстия для установки на выбор из 3-х вариантов сидений: 1.5-х местный мото, 1-местный мото и велокронштейн;


• Кронштейн амортизатора позволяет использовать вело и мото амортизаторы от 160 до 360мм;


• защита контроллера средняя и большая уместит любой контроллер, в том числе и 24-фетовый Инфинеон;


• Нижний треугольник дропаута усилен и позволяет справиться с мощным крутящим моментом, толкающим велосипед вперед, при этом приподнимая его.

Основные особенности маятника рамы Телепортатор - Teleportator Medium:

• треугольная геометрия;


• впервые была применена технология усиления охлаждения двигателя, за счет использования аэродинамических направляющих воздушного потока;


• втулка под каретку 68 или 100мм на выбор;


• установка обода, шириной до 140мм и диаметра покрышки до 29”;


• рычажность маятника 1/3 или 1/3.4;


• уже установленные натяжные винты цепи, как в мотоциклах;


• стягивающие дропауты винты М8;


• нержавеющий металл в месте установки тормозного калипера;


• расчетная статическая нагрузка 800кг.

Рама Телепортатор - Teleportator Medium позволяет собрать мощный электровелосипед или электромопед с большим пробегом.
