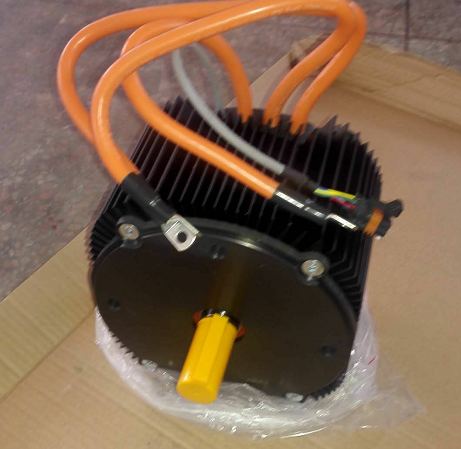

Двигатель Motenergy ME1905 PMAC 14 кВт, до 100 В, бесщёточный

Описание

Motenergy ME1905 — промышленный бесщёточный двигатель с постоянными магнитами класса PMAC / PMSM для мощных EV-проектов. Мотор рассчитан на работу в системах с напряжением до 100 В DC, продолжительной мощностью 14 кВт и максимальной скоростью ротора до 7000 об/мин.

Эта моторная платформа ранее также встречалась под обозначением ME1507. В актуальной карточке Voltbikes модель рекомендуется вести как Motenergy ME1905, а ME1507 указывать как прежнее или встречающееся обозначение платформы.

ME1905 применяется в электромотоциклах, электрокартинге, багги, лодочных электроприводах, насосных установках, промышленных EV-проектах и кастомном электротранспорте. Это не универсальный мотор для простого BLDC-контроллера: для корректной работы требуется промышленный PMAC/PMSM-контроллер с поддержкой датчика положения ротора SIN / Sin-Cos и температурного датчика KTY84-130.

Ключевые преимущества

• Актуальная модель ME1905 — современное обозначение моторной платформы Motenergy.
• Продолжительная мощность 14 кВт — подходит для мощных EV-проектов, электромотоциклов, багги и картинга.
• Напряжение до 100 В DC — совместимо с низковольтными и средневольтными тяговыми системами.
• До 7000 об/мин — широкий диапазон оборотов для подбора передаточного отношения.
• PMAC / PMSM-конструкция — высокий КПД и точное управление при правильном контроллере.
• SIN / Sin-Cos датчик положения ротора — обеспечивает точное управление фазами двигателя.
• Температурный датчик KTY84-130 — позволяет контроллеру отслеживать перегрев мотора.
• Воздушное охлаждение — простая конструкция без жидкостного контура.
• Вал 1-1/8" со шпонкой 1/4" — удобен для установки звезды, шкива, муфты или другого приводного элемента.
• Бесщёточная конструкция — не требует обслуживания щёток.

Технические характеристики

Совместимость с контроллером

Motenergy ME1905 требует не обычный универсальный BLDC-контроллер, а промышленный PMAC/PMSM-контроллер. Контроллер должен поддерживать датчик положения ротора SIN / Sin-Cos, температурный датчик KTY84-130, нужное напряжение батареи и токовые лимиты под конкретный проект.

В качестве направлений для подбора можно рассматривать контроллеры Curtis, Sevcon, SME или аналогичные промышленные PMAC-контроллеры. Конкретная модель контроллера подбирается по напряжению системы, требуемой мощности, фазному току, охлаждению, массе техники и передаточному отношению.

Рекомендации по аккумулятору

Аккумуляторная система для ME1905 подбирается под напряжение до 100 В DC и требуемый ток контроллера. Для такого мотора важны не только напряжение и ёмкость, но и пиковый ток, продолжительный ток, BMS, контактор, предзаряд, предохранитель и сечение силовой проводки.

• Максимальное напряжение батареи для этой карточки: до 100 В DC.
• Рекомендуемый диапазон подбора: зависит от выбранного PMAC-контроллера.
• BMS должна выдерживать продолжительный и пиковый ток контроллера с запасом.
• Для силовой цепи необходимы контактор, предзаряд контроллера и предохранитель.
• Кабели, клеммы и разъёмы должны соответствовать рабочим токам системы.

Что проверить перед покупкой

• Контроллер. Должна быть поддержка PMAC/PMSM, SIN / Sin-Cos и KTY84-130.
• Напряжение. Система должна быть рассчитана на напряжение до 100 В DC.
• Вал. Проверьте посадку 1-1/8", длину 2-1/2" и шпонку 1/4" под вашу звезду, шкив или муфту.
• Передача. Передаточное отношение нужно рассчитывать по массе техники, диаметру колеса и требуемой скорости.
• Охлаждение. Мотор имеет воздушное охлаждение; при высокой продолжительной нагрузке нужен достаточный поток воздуха.
• Силовая цепь. Нужны контактор, предзаряд, предохранитель и проводка подходящего сечения.
• Масса. Ориентировочная масса базового варианта — 20–22 кг; учитывайте это при проектировании крепления.
• Документация. Чертёж, 3D-модель и кривые момента/мощности запрашиваются отдельно.

Особенности эксплуатации

ME1905 — мотор проектного уровня. Его нельзя подбирать только по мощности в киловаттах. Для корректной работы нужно рассчитывать всю силовую систему: аккумулятор, BMS, контроллер, контактор, предзаряд, кабели, охлаждение, передаточное отношение и механическое крепление.

Перед запуском необходимо проверить распиновку SIN / Sin-Cos датчика, температурного датчика KTY84-130, направление вращения, токовые лимиты, параметры контроллера и работу защиты от перегрева.

Частые ошибки при подборе

• попытка подключить мотор к обычному BLDC-контроллеру без поддержки SIN / Sin-Cos;
• выбор контроллера без поддержки температурного датчика KTY84-130;
• отсутствие силового контактора и цепи предзаряда;
• недостаточное воздушное охлаждение при высокой продолжительной мощности;
• использование слабой BMS или аккумулятора без запаса по току;
• неверный выбор передаточного отношения;
• недостаточно жёсткое крепление мотора массой около 20–22 кг.

FAQ

Это ME1507 или ME1905?

Актуальная версия для этой карточки — Motenergy ME1905. Обозначение ME1507 можно использовать как прежнее или встречающееся обозначение этой моторной платформы.

Это BLDC или PMSM?

Технически это бесщёточный двигатель с постоянными магнитами класса PMAC / PMSM. В каталоге он может находиться в разделе BLDC-моторов, но для подбора контроллера важно учитывать, что ему требуется PMAC/PMSM-контроллер с поддержкой SIN / Sin-Cos.

Какое максимальное напряжение?

Для этой карточки фиксируем максимальное напряжение до 100 В DC.

Какая продолжительная мощность?

Продолжительная мощность — 14 кВт при корректном контроллере, охлаждении и настройке системы.

Какие максимальные обороты?

Максимальная скорость ротора — до 7000 об/мин.

Какой контроллер нужен?

Нужен промышленный PMAC/PMSM-контроллер с поддержкой SIN / Sin-Cos датчика положения ротора и температурного датчика KTY84-130. Подбор конкретного контроллера зависит от напряжения, тока, массы техники и требуемого режима работы.

Какая посадка вала?

Вал 1-1/8", длина 2-1/2", шпонка 1/4".
