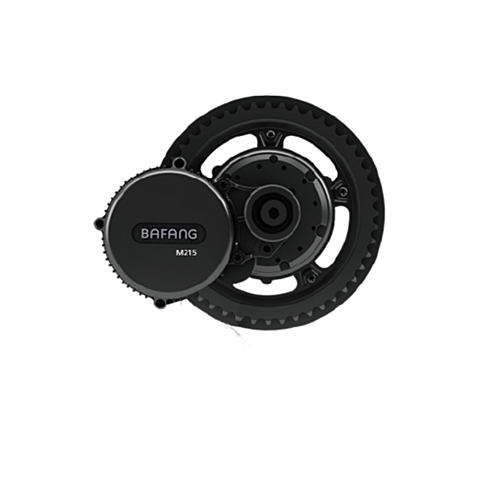

Кареточный электромотор Bafang M215 36-48V 250W, 68/73 мм (комплект без АКБ) MM G340.250.C

Кареточный электромотор Bafang M215 36-48V 250W, 68/73 мм (комплект без АКБ) MM G340.250.C
Предзаказ
Отзывы
Кол-во
39 900
Артикул: 6516
Производитель: BAFANG
Выбранная позиция появится на складе в ближайшее время. Чтобы её заказать оформите заказ и мы свяжемся с вами чтобы сообщить сроки и условия поставки
MM G340.250.C

### **Технические характеристики электромотора Bafang BBS01B 36V 250W**


#### **1. Основные параметры**
- **Номинальная мощность:** 250W
- **Пиковая мощность:** 350-400W
- **Рабочее напряжение:** 36V DC
- **Максимальный ток:** 15A (рекомендуемый 12-13A)
- **Крутящий момент:** 65-70 Nm
- **Макс. скорость (без ограничений):** 35-40 км/ч
- **Скорость PAS по умолчанию:** 25 км/ч (ограничение для ЕС)
- **КПД:** >80%
- **Вес мотора:** 3.6 кг


#### **2. Механические характеристики**
- **Тип привода:** Mid-drive (кареточный мотор)
- **Совместимость с рамами:**
- Диаметр кареточного стакана: **68-73 мм**
- Минимальный зазор до рамы: **8 мм**
- **Система крепления:**
- Фиксация Y-образным кронштейном
- Момент затяжки: 35-40 Nm
- **Передачи:**
- Совместимость: 7-9 скоростей
- Рекомендуемая цепь: **KMC e8/e9**


#### **3. Электрические параметры**
- **Разъемы:**
- Основной жгут: **Higo Mini-B**
- Датчики: **4-контактные влагозащищенные**
- **Датчики:**
- PAS (датчик педалирования): 12 магнитов
- Датчик скорости: **Hall-эффект**
- **Поддержка аксессуаров:**
- Дисплеи: C965, DP C10, 850C (опционально)
- Ручка газа (throttle): **до 36V/15A**


#### **4. Рекомендуемая батарея**
- **Тип:** Литий-ионная (18650 или 21700)
- **Емкость:** 10-15Ah
- **Разъем:** XT60/Anderson
- **Время зарядки:** 4-6 часов (зависит от зарядного устройства)


#### **5. Настройки контроллера (через Bafang Config Tool)**
| Параметр | Рекомендуемое значение | Описание |
|-----------------------|-----------------------|---------------------------|
| **Current Limit** | 12-13A | Для продления срока службы |
| **Speed Limit** | 25 км/ч (PAS) | Соответствие стандартам ЕС |
| **PAS Levels** | 5 | По умолчанию |
| **Start Current** | 15% | Плавный старт |
| **Throttle Mode** | Current Control | Безопасное управление |


#### **6. Эксплуатационные ограничения**
- **Температурный режим:**
- Рабочая: **-20°C до +45°C**
- Перегрев: >75°C (автоотключение)
- **Защита:**
- От перегрузки, короткого замыкания, переполюсовки
- **Ресурс:**
- Срок службы: **5+ лет** (при правильной эксплуатации)
- Пробег до ТО: **2000 км**


#### **7. Сравнение с другими моделями Bafang**
| Модель | BBS01B 36V 250W | BBS01B 48V 500W | BBS02B 48V 750W |
|---------------|-----------------|-----------------|-----------------|
| **Мощность** | 250W | 500W | 750W |
| **Крутящий момент** | 65 Nm | 80 Nm | 120 Nm |
| **Макс. скорость** | 35 км/ч | 45 км/ч | 50+ км/ч |
| **Вес** | 3.6 кг | 3.9 кг | 4.2 кг |
| **Целевое использование** | Город/ЕС | Туринг/гражданский | Офф-роад |


#### **8. Особенности для рынка ЕС**
- **Сертификация:** L1e-B (250W, 25 км/ч)
- **Блокировка:**
- Ограничение скорости через прошивку
- Штатно без ручки газа (опциональное подключение)


#### **9. Гарантия и обслуживание**
- **Гарантия:** 0,5 года (кроме механических повреждений)
- **Ремонтопригодность:**
- Замена шестерен, датчиков, подшипников
- Доступность запчастей


**Совет:** Для велосипедов с частыми подъемами лучше выбрать BBS01B 48V 500W. Эта модель идеальна для городских поездок в рамках законодательства ЕС.




Детальная инструкция по установке мотора Bafang BBS01B 36V 250W


1. Подготовка к установке


Необходимые инструменты:




  • Съемник каретки (BB Tool)




  • Шестигранники 4-8 мм




  • Ключ для шатунов (или съемник шатунов)




  • Фреза для обработки кареточного стакана (при необходимости)




  • Динамометрический ключ (рекомендуется)




Проверка совместимости:




  • Диаметр кареточного стакана: 68-73 мм




  • Совместимость с переключателями: 7-9 скоростей




  • Минимальный зазор между мотором и рамой: 10 мм




2. Демонтаж старой системы


Важно: Перед началом работ снимите цепь и переведите переключатель на самую маленькую звезду.




  1. Снимите шатуны:




    • Используйте съемник шатунов




    • Момент затяжки при обратной установке: 35-40 Нм






  2. Извлеките каретку:




    • Для Hollowtech II используйте специальный инструмент




    • Очистите резьбу кареточного стакана






3. Установка мотора


Технические параметры:




  • Вес мотора: 3.9 кг




  • Диаметр оси: Ø12 мм




  • Крутящий момент: 80 Нм






  1. Подготовка стакана:




    • Удалите сварные швы (если мешают)




    • Используйте фаску для защиты проводов






  2. Установка:




    • Вставьте мотор со стороны привода




    • Совместите крепежные отверстия




    • Предварительная затяжка: 20 Нм






4. Крепление и регулировка


Критические моменты:




  • Затяжка крепежных гаек: 40-50 Нм




  • Зазор между мотором и рамой: ≥5 мм




  • Выравнивание звезды: ±0.5 мм






  1. Установка Y-образного кронштейна:




    • Левая сторона рамы




    • Используйте резиновые прокладки для защиты краски






  2. Регулировка положения:




    • Проверьте параллельность цепи




    • Оптимальное расстояние до перьев: 3-5 мм






5. Электрическое подключение


Технические характеристики:




  • Напряжение системы: 48V DC




  • Максимальный ток: 18А




  • Разъемы: Higo (стандарт)




Последовательность подключения:




  1. Основной жгут к мотору




  2. Датчик скорости (зазор 1-3 мм от магнита)




  3. Контроллер переключения передач




  4. Ручка газа (если используется)




  5. Дисплей (C965/850C)




Важно: Все соединения должны быть защищены от влаги!


6. Установка батареи


Параметры:




  • Рекомендуемая емкость: 10-20Ah




  • Тип крепления: Downtube или задний багажник




  • Вес батареи: ~3-5 кг




Монтаж:




  1. Установите крепежную пластину




  2. Проверьте зазор до колеса (при заднем креплении)




  3. Затяните болты с моментом 8-10 Нм




7. Тестирование системы


Проверочный список:




  1. Плавность вращения педалей




  2. Отсутствие люфтов




  3. Корректная работа всех режимов:




    • PAS (5 уровней)




    • Throttle (если установлен)






  4. Температура мотора после 10 минут работы




8. Рекомендации по эксплуатации


Оптимальные режимы:




  • Город: PAS 3-4




  • Подъемы: PAS 2-3 + пониженная передача




  • Максимальная продолжительная нагрузка: 30 минут




Техобслуживание:




  1. Чистка и смазка цепи каждые 200 км




  2. Проверка крепежей каждые 500 км




  3. Диагностика соединений раз в сезон




9. Важные предупреждения


⚠ Не превышайте ток 18А - риск перегрева контроллера
⚠ Избегайте старта на высокой передаче - приводит к износу цепи
⚠ Не допускайте полного разряда батареи - снижает срок службы
⚠ Проверяйте температуру мотора при длительных подъемах


10. Гарантийные условия




  • Срок гарантии: 2 года




  • Не покрывается гарантией:




    • Механические повреждения




    • Перегрев из-за неправильных настроек




    • Коррозия контактов






Для профессиональной установки рекомендуем обратиться в авторизованные сервисные центры Bafang. Полную техническую документацию можно скачать на официальном сайте производителя.







Преимущества
Только качественные запчасти
Только качественные запчасти

Мы поставляем запчасти от десятков поставщиков. Сами их испытываем, обкатываем и надежно устанавливаем. Новые модели прежде чем попасть на прилавок поступают в нашу мастерскую для проверки на соответствие высоким Российским требованиям. Поддерживаем несколько линеек продукции: цена-качество, надежность-комфорт, мощность-бескомпромиссность.

Только качественные запчасти
Собственное производство по сборке АКБ

Мы собираем наши АКБ сами, тщательно проверяя каждый элемент и всю сборку. Поддержка в течении всего жизненного цикла использования АКБ.

Доставка по Москве и в регионы
Доставка по Москве и в регионы

Магазин и мастерская в Москве. Доставка и забор техники по Москве и всей России СДЭК и Почтой России и другими ТК.

Работаем с ЮР лицами по договору и БН расчету
Работаем с ЮР лицами по договору и БН расчету

Вы можете оплатить вашу покупку как вам удобно. Онлайн счёт, в магазине, при получении в пункте транспортной компании.

Бесплатная и качественная консультация по телефону
Бесплатная и качественная консультация по телефону

Вы всегда можете получить бесплатную консультацию по WhatsApp, электронной почте или по телефону.

Характеристики Кареточный электромотор Bafang M215 36-48V 250W, 68/73 мм (комплект без АКБ) MM G340.250.C
Напряжение, номинальное, В
36/48
Мощность, Вт
250
Ширина каретки, мм
68
